Emisión y Recepción

La transmisión de información usando ondas electromagnéticas, es en lo que consiste las radiocomunicaciones.

El emisor envía la señal radioeléctrica. El receptor capta la señal radioeléctrica que viaja por el medio.

En comunicaciones simplex, como la radio o la televisión, el emisor y el receptor serán dos dispositivos muy diferentes entre sí.

En comunicaciones dúplex, tanto half-duplex como full-duplex, son las comunicacinones con walkie-talkie o la telefonía móvil respectivamente.

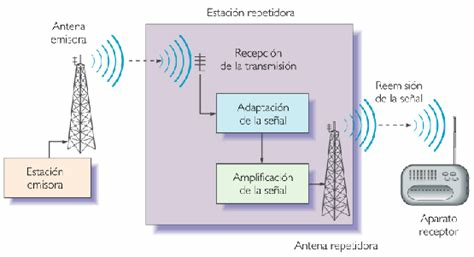

Si el transmisor y el receptor están integrados en un mismo dispositivo o aparato, recibe el nombre de transceptor.


Transmisor


El transmisor recibe la señal de información a su entrada, para ser posteriormente enviada a través del medio de transmisión.

La estructura básica, dependiendo de la teccnología empleada, es la siguiente:

  • Filtrado: la señal de información se filtra para eliminar las componentes no deseadas ajustándola al ancho de banda disponible en el canal.
  • Modulación: la señal se modulará sobre una o varias portadoras de radiofrecuencia, en función de la modulación empleada.
  • Amplificación: una vez modulada, se amplifica para compensar las pérdidas del medio de transmisión y conseguir un buen alcance.
  • Filtrado: se vuelve a filrar la señal antes de enviarlo al medio de transmisión, evitando interferir en canales vecinos.

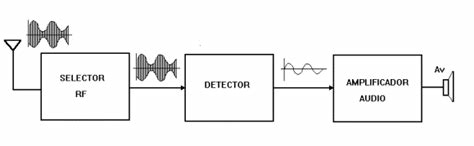

Rceptor


El receptor, extrae la señal de la información de la señal de radiofrecuencia que ha sido enviada por el transmisor.

El diagrama de bloques de un receptor superheterodino consta de:

  1. Amplificador de RF
  2. Mezclador
  3. Oscilador
  4. Filtro paso banda
  5. Amplificador FI
  6. Demodulador
  7. Amplificador banda base

El proceso de amplificación se divide en tres etapas:

  • Amplificación en radiofrecuencia. Es conveniente amplificar la señal captada por la antena antes de realizar cualquier procesado sobre ella, así evitamos empeorar la relación S/N.
  • Amplificación en frecuencia intermedia. Una vez convertida la señal de radiofrecuencia intermedia en la que resulte más sencillo trabajar con ella, eliminando frecuencia no deseadas, se vuelve a amplificar.
  • Amplificación en banda base. Tras demodular la señal para obtener la información contenida en ella, vuelve a amplificarse antes de entregarse a la salida del receptor.

Inicio

Medios de Transmisión

Para que pueda realizarse una transferencia de información entre dos puntos es necesario que exista un medio a través del cual realizar la transmisión/recepción. El medio puede ser físico (sonido, señales eléctricas) o a través del vacío (ondas electromagnéticas)

Medios guiados

Cuando la transmisión se realiza mediante una señal electromagnética confinada en el interior de un medio de transmisión, decimos que se trata de un medio de transmisión guiado.

Cables pares trenzados

Están formados por uno o más pares de hilos de cobre aislados y trenzados entre sí, para reducir las interferencias externas y la diafonía entre pares contiguos.

  • UTP (Unshield Twisted Pair). Son más sensibles a las interferencias, rendimiento en largas distancia es menor.
  • STP (Shielded Twisted Pair). Añade grado de inmunidad al ruido e interferencias, mejor rendimiento. Coste más elevado.
  • FTP (Foil Screened Twisted Pair) Aumenta considerablemente el blindaje y la inmunidad al ruido.

Además, se distinguen en categorías en función del ancho de banda que son capaces de soportar. Existen cables desde la categoría 1 hasta la categoría 8, que permite anchos de banda superior a 1 GHz.

El inconveniente de los pares trenzados es el ancho de banda y el disponer de pérdidas adicionales con la distancia; requiriendo amplificación cada 4 km. Por otro lado, la ventaja es el coste económico es relativamente bajo y permite una instalación sencilla.

Cables Coaxiales

El conductor exterior aporta un buen nivel de inmunidad frente a las interferencias y el ruido externos. Se debe evitar superar el radio de curvatura mínimo, así como los aplastamientos o golpes. La impedancia de un cable coaxial viene dado por: ZO = 138 / er · log (a/b). Dónde er es la permeabilidad relativa del dieléctrico de valor 2,2 y a y b representan los diámetros exterior e interior, respectivamente.

Fibra Óptica

La luz queda confinada dentro de la fibra gracias a la variación del índice de refracción del material con el que se construye. Dependiendo sw cómo se realice esa variación se distinguen dos tipos de fibra:

  • Índice escalonado o salto de índice: fibras construidas con dos materiales. Esto hace que sean fibras más fáciles de conectar.
  • Índice gradual: el índice de refracción del núcleo no es constante, sino que va disminuyendo progresivamente según nos alejamos del eje axial de la fibra. Tiene una dispersión modal bajo.
Llamamos modo de una fibra, a cada uno de los distintos caminos o trayectos que puede recorrer el haz de la luz en su interior.
  • Monomodo. Ancho de banda mayor, apropiadas para distancias largas.
  • Multimodo. Ancho de banda menor. Se utiliza para distancias cortas y conexión entre equipos.
Como fuentes de luz es posible utilizar dos tipos de emisores:
  • LED (Light Emitting Diode) Es más económico. Las desventajas es que tiene una respuesta lenta, una mayor dispersión cromática. Es útil en las fibras monomodo.
  • LASER (Light Amplification by Simulated Emission of Radiation). Coste elevado. Vida útil menor. Prestaciones elevadas.
Las fuentes de luz funcionan en alguno de los rangos de longitud de onda, denominados ventanas, típicos de las fibras ópticas:
  • Primera ventana: longitud de onda central de 850 nm. Es la ventana con mayor atenuación, pero el más económico.
  • Segunda ventana: longitud de onda central de 1300 nm.
  • Tercera ventana: longitud de onda central de 1550 nm. Es la de menor atenuación.

Medios de transmisión no guiados

Se realizan por medio del envío y la recepción de señales de radiofrecuencia empleando antenas.

También es posible realizar comunicaciones ópticas no guiadas, colocando el transmisor y el receptor perfectamente alineados y propagándose la luz a través del aire.

#

Cables de pares trenzados

#

Cables coaxiales

#

Fibra oṕtica

#

Medios no guiados

#

Velocidad de la luz

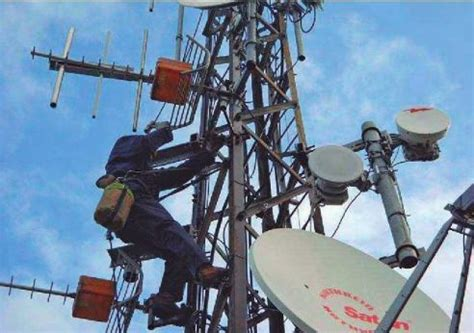

Elementos de la Instalación

Los elementos que configuran el sistema radiante y los que permiten separar, mezclar o distribuir la señal para ser transmitida o recibida.

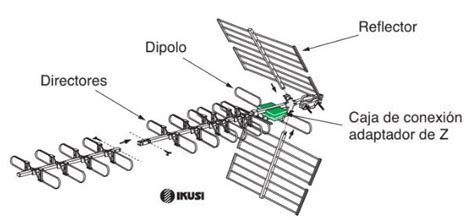

Antena

Dispositivo que actúa como transductor, permitiendo radiar al espacio libre la señal eléctrica que se aplica en sus bornes. También sirve para captar la señal transmitida.


Diagrama de radiación

Representación gráfica de la densidad de potencia radiada, en función de la dirección. Se suelen representar en coordenadas polares, para los planos horizontal y vertical. A partir del diagrama de radiación podemos obtener varias características, tales como:

  • Dirección de apuntamiento o de máxima radiación.
  • Ganancia.
  • Ancho de haz.
  • Relación delante/atrás.


Ganancia

Es la relación entre la densidad de potencia radiada de una antena y la que radiará la antena de referencia (isotrópica, dipolo de media onda), en la misma dirección y a la misma distancia, suministrando la misma potencia de entrada. La ganancia se mide en dB, si es una antena isotrópica dBi y si es una antena dipola dBd.


Directividad

Es la relación entre la potencia radiada en la dirección de máxima radiación y la potencia radiada de la antena isotrópica. Una antena muy directiva es poco sensible a las interferencias pero, necesita de una horientación más precisa.


Eficiencia

Es la relación entre la potencia entre los bornes y la potencia radiada. También se puede expresar la eficiencia como el cociente entre la ganancia y la directividad.


Ancho del haz

El ancho del haz corresponde al ángulo formado entre los puntos que tienen una ganancia de -3 dB respecto al máximo de ganancia. Cuanto menor sea el ancho de haz, más directiva será la antena.


Relación delante/atrás

Es el cociente entre la ganancia en el lóbulo principal del diagrama de radiación y la de cualquier lóbulo situado entre 90º y 270º (cualquier lóbulo situado a la espalda del principal).


Ancho de banda

El ancho de banda corresponde al conjunto de frecuencias para el que esta ha sido diseñada y su funcionamiento es óptimo.


Impedancia

La impedancia de una antena, es la impedancia de entrada medida entre sus terminales. La parte real de esta impedancia es la suma de la resistencia de radiación y la resistencia de pérdidas óhmicas. Cuanto mayor sea la resistencia de pérdidas óhmicas, menor será su eficacia. Debe existir adaptación de impedancias entre la línea de transmisión y la antena. Es recomendable que el coeficiente de reflexión tienda a 0,


Polarización

Es la descripción de cómo el campo eléctrico se propaga. Se puede distinguir entre:

  • Polarización lineal: el campo se propaga describiendo una línea recta y puede ser vertical y la horizontal.
  • Polarización circular: campo eléctrico viaja describiendo un círculo, pueden ser dextrógira o levógira.
  • Polarización eléctrica: el campo eléctrico describe una elipse en la dirección de propagación.

El uso de polarización ortogonales entre sí permite enviar distintas señales de información sobre la misma frecuencia y que podrá discriminarse fácilmente en el otro extremo sin que exista interferencia o mezcla de información.


Duplexores y Diplexores

Los duplexores permiten utilizar una misma antena para la transmisión o recepción de la señal.

Los diplexores son diseñados para conectar equipos de banda de frecuencia muy distinta entre sí a una misma antena. En un diplexor las entradas y salidas son selectivas en frecuencia, algo que no sucede con el duplexor. Por tanto, el uso de diplexores permite, transmitir varios canales de radio FM o de TV compartiendo una misma antena.

Distribuidores y Mezcladores

Los distribuidores son elementos que permiten repartir una señal de entrada entre varias salidas. Si son pasivos, las pérdidas son de 3 dB.

Los mezcladores realizan la función inversa al distribuidor y combinan en una salida la señal procedente de varias entradas.

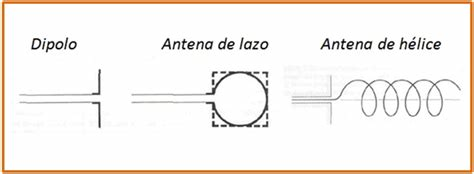

Tipos de antenas

Existen diversas clasificaciones de antenas, dependiendo del tipo de parámetro.

Nombre Descripción

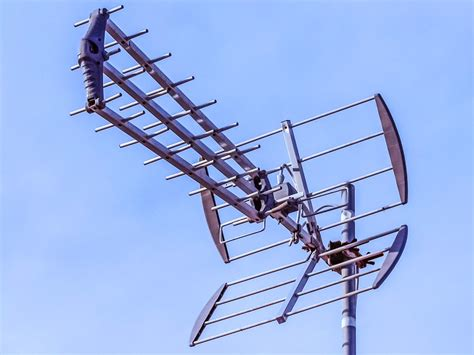

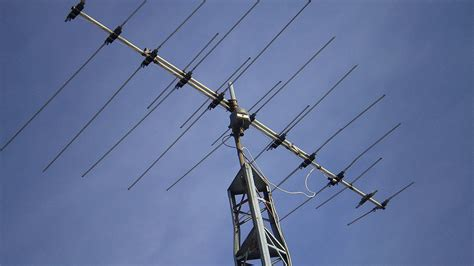

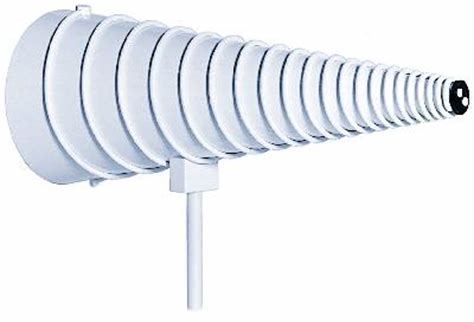

Antenas de hilo Formado por hilos de conductor. Dipolos, Yagi-Uda, Logarítmicas, Helicoidales, Monopolo.
Antenas de apertura Usan superficies para dirigir o concentrar el haz. Parabólicas.
Antenas planas Son las Patch Antenna, con lámina de metal sobre superficie plana.
Array de antenas Agrupa varias antenas.
Antenas elementales Dipolo corto o elemental.
Antenas resonantes Es el dipolo de λ/2 que puede utilizarse de manera independiente o como parte de una antena Yagi.
Antenas directivas La antena es mucho mayor que la longitud de onda de la señal. Es muy eficiente.
Monopolo vertical No es capaz de generar un campo eléctrico, por lo que precisa de un plano de tierra.
Dipolo de media onda Formado por dos hilos cuya longitud suma λ/2.

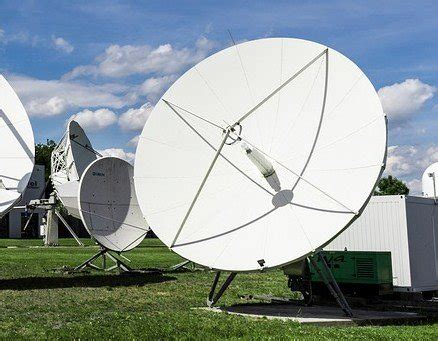

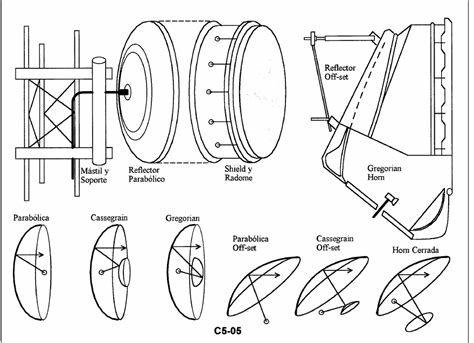

Antena parabólica Es directiva, con reflector parabólico. La ganancia aumenta con el diámetro.
Antena de bocina Este tipo de antenas se utiliza en la banda de microondas.

Instalación Eléctrica

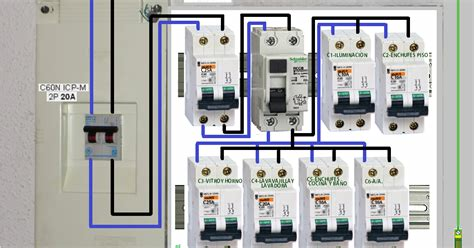

La instalación eléctrica deberá ser la exigida en el REBT.

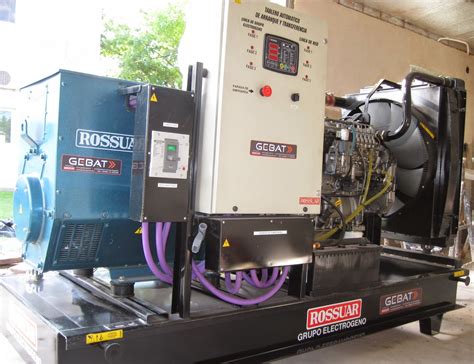

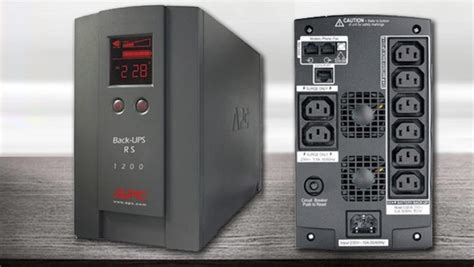

Dadas las características de los servicios de radiocomunicaciones, la mayoría de las estaciones requerirán el uso de sistemas de alimentación ininterrumpida.

CNAF

#

Cuadro Nacional Atribuciones Frecuencias

El espectro radioeléctrico está regulado en España, siguiendo recomendaciones de la UIT y la ETSI. Para ello, se publica en BOC el CNAF, dividiendo el espectro en bandas de frecuencias asignadas a servicios y tipos de uso.

Letras Uso Explicación
C Común Bandas sin licencia
E Especial Requiere autorización
P Privativo Requiere autorización o concesión
R Reservado al Estado No permitido su utilización
M Mixto P y R No se permite su utilización
Inicio
#

Servicios del CNAF

.Los servicios definidos en el CNAF son:

Servicio Explicación
Servicio fijo Radiocomunicaciones entre puntos
Servicio fijo por satélite Entre estaciones terrestres con uno o más satélites
Servicio entre satélites Entre satélites artificiales
Servicio de operaciones espaciales Entre vehículos espaciales, telemedida y telemando
Servicio móvil Entre estaciones móviles y terrestres
Servicio de radiodifusión Recibidas directamente por el público en general
Servicio de radiodeterminación Ayudas a la navegación o posicionamiento
Servicio de ayudas a la meteorología Observaciones y sondeos en meteorología
Servicio de frecuencias patrón y de señales horarias Transmisión de frecuencias específicas, fines científicos.
Servicios de aficionados Para uso individual, sin ánimo de lucro
Servicio móvil por satélite / aeronáutico Entre aeronaves, entre estaciones terrestres o espaciales.
Servicio terrestre / marítimo Estaciones terrestre, con costeras, barcos o entre barcos
Inicio

Actividades

Preguntas de Conocimiento y Aplicación

1.- Realizar búsqueda del CNAF y comprobar el uso que tiene la banda comprendida entre 27,5 MHz y 47,5 MHz.


2.- ¿Qué ventajas aporta el hecho de dividir el proceso de amplificación en varias fases en el receptor superheterodino?


3.- ¿Qué diferencia existe entre un duplexor, un diplexor y un mezclador?


4.- ¿Por qué la mayoría de los equipos de radiocomunicaciones se alimenta en corriente continua?

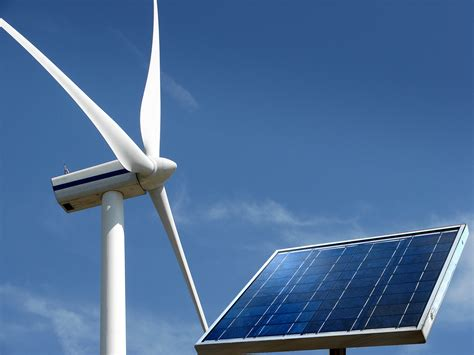

5.- Indicar las ventajas e inconvenientes del uso de las fuentes de energía renovables para la alimentación de una estación de radiocomunicaciones aislada en un entorno rural.

Preguntas de Cálculo

1.- Realizar una estimación del número de baterías de 12 V 200 mAh necesarias para proporcionar una autonomía de 8 horas a una estación, sabiendo que la alimentación requiere 48 V y 10 Ah.


2.- Calcular la potencia eléctrica suministrada a una estación si la eficiencia de la antena del 75% y radia una potencia de 40 W.


3.- Calcular la impedancia de una antena si la resistencia de radiación es de 0,5 Ω y la resistencia de pérdidas es de 1,1 Ω.


4.- Determinar las frecuencias para las siguientes ventanas, utilizadas en las comunicaciones oṕticas con fibras: 850 nm, 1300 nm, 1550 nm.


5.- Calcular la impedancia característica de un cable coaxial, sabiendo que el radio del conductor es de 0,5 mm, el conductor exterior es de 3,2 mm con una permitividad relativa es de 2,2.

#
