Radioenlaces
Un Radioenlace, consiste en el enlace que posibilita la transmisión de información entre dos puntos mediante el uso de ondas electromagnéticas inalámbricas.
Los radioenlaces más utilizados en las radiocomunicaciones son los que trabajan en la banda de microondas, desde los 500 MHz hasta los 300 GHz, cuya longitud de onda es pequeña.
Ventajas
Inconvenientes
Radioenlaces
Conceptos Básicos
Vano
- Distancia entre dos extremos.
- Cubertura hasta 50 km.
Radiocanal
- Frecuencias usadas.
- Usa dos frecuencias distintas. Sistema dúplex.
Repetidor
- Reperidores pasivos, cambian trayectoras por reflexión o con sistema back-to-back.
- Repetidores activos, modulan la señal y vuelven a transmitirla amplificada, cambiando la frecuencia en el siguiente vano.
Frecuencias disponibles
- Desde los 1,5 GHz hasta los 55 GHz.
Radioenlace analógico
- Utilizan modulación analógica.
- La más habitual, modulación en frecuencia.
- Modulación en fase PM.
Radioenlaces digitales
- Modulación utilizada: QPSK y QAM.
Capacidad del enlace
- Cantidad de información que se puede transmitir.
- Velocidades de tramas superior a 2 Mb/s.
- Los de alta capacidad, velocidad superior a 34 Mb/s.
Protección o elementos de reserva
- Canales principales, M.
- Canales de reserva, N.
- El radioenclace se designa por: M + N.
Despejamiento
- Para considerar que existe visibilidad directa entre extremos del radioenlace, debe existir línea imaginaria que una ambos obstáculos.
- Libre de obstáculos, mayor 60% del radio de la primera zona de Fresnel.
Primera zona de Fresnel
- Es el espacio entre el emisor y el receptor en cuyo volumen, el desfase máximo de las ondas es de 180º.
- Radio = (λ · d1 · d2 / (d1 + d2))1/2
- d1: distancia del transmisor al obstáculo.
- d2: distancia del obstáculos al receptor.
- λ: longitud de onda.
El lugar en el que el radio de la zona de Fresnel será mayor, es en el punto medio, entre transmisor y receptor.
- r1 = 8,657 · ( D / f ) 1/2
- D: distancia entre emisor y receptor, en kilómetros.
- f: frecuencia del enlace, en GHz.

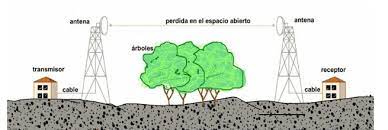

Líneas de vista
Para que un radioenlace funcione correctamente, es necesario que exista visión directa entre las dos antenas.
Primero se debe realizar un trazado de la línea sobre cartografía, comprobando así, si existen obstáculos.
Siempre es preciso realizar una comprobación, in-situ.
- Se utilizarán prismáticos, espéjos de comprobación.
- Se medirá la altura, en cada una de las antenas.
- Otra opción posible, es usar globos de helio en una de las torres.
Resumen
Los radioenlaces se planifican sobre cartografía y sobre el terreno, comprobando su viabilidad.
La funda o cubierta que protege a una antena recibe el nombre de rodomo. En las antenas parabólicas tendrá un aspecto similar a una red. Mientras que en las antenas Yagi, el rodomo consistirá en un cilindro alargado.
