El mensaje en las radiocomunicaciones
- Emisor: el origen.
- Canal: el medio.
- Código: signos y reglas.
- Mensaje: la información.
- Receptor: el destino.
Sonido
El sonido son variaciones en la presión del aire. Es una onda mecánica que se propaga por un medio.
La velocidad de la onda en materiales rígidos es de ~5.140 m/s, mientras que en el agua es de 1.500 m/s. En el aire a temperatura de 20ºC la velocidad es de 340 m/s.
Radiocomunicación
La Radiocomunicación se define como el tipo de comunicación realizada a través de ondas radioeléctricas.
Las ondas radioeléctricas son ondas electromagnéticas. Se pueden propagar por el vacío -el sonido no-
Emisor y receptor, estación de radiocomunicaciones
Emisor y Receptor; encargados del tratamiento de la información.
El Transmisor, transforma el mensaje a transmitir, aplicando una potencia adecuada para su envío.
El Receptor, recoge la señal y extrae la información.
Las Estaciones de Radiocomunicaciones se pueden clasificar según los criterios:
- Tipo de información: radio, TV, telefonía, otros.
- Fijas o móviles.
- Terrestres o ubicadas en satélites.
Magnitudes fundamentales
Una Magnitud se define como la propiedad física que puede medirse.
Amplitud
La Amplitud es el valor máximo vertical de una señal.
Nos referimos a la amplitud como, amplitud de pico. Para señales que toman valores a ambos lados del eje horizontal, puede medirse la amplitud de pico a pico.
Frecuencia y periodo
Una señal es periódica cuando se repite en el tiempo, por lo que presentará ciclos repetitivos.
Se define periodo, al tiempo que tarda la señal en completar cada uno de los ciclos. Se mide en segundos y se representa por la letra T.
La frecuencia se define como el número de ciclos o repeticiones por unidad de tiempo. Se mide en hercios se representa por las letras Hz.
1 Hz es 1 ciclo por segundo.
La frecuencia es la inversa del pediodo:
T = 1 / f
Longitud de onda

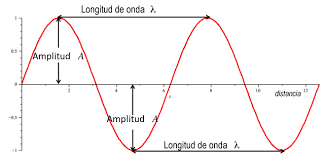

Se define longitud de onda (λ) como la distancia espacial que recorre una onda a lo largo de un perio de señal. Se mide en metros.
La frecuencia y la longitud de onda de una señal se relacionan entre sí a través de la velocidad de propagación de la señal en el medio: λ = υ / f
Son parámetros que dependen del medio por el que se propaga la onda. La longitud de onda de un sonido de 1 kHz a través del aire es de 34 cm, para la misma señal con propagación a través del agua, la longitud de onda es de 1,6 m
Ancho de banda
El ancho de banda es el rango de frecuencias, delimitado entre una frecuencia inferior y otra superior para una ganancia de -3 dB. Se mide en hercios Hz
Unidades fundamentales
Prefijos
Un prefijo es un multiplicador o un divisor que se aplica a la unidad de referencia, para poder trabajar con cifras más homogéneas y manejables.
El belio (decibelio)
El belio es una unidad relativa. Relación matemática entre la potencia de la magnitud estudiada y otra de referencia.
El belio resulta una unidad de medida demasiado grande, por este motivo, se utiliza habitualmente el submúltiplo decibelio (dB).
dB = 10·Log Ps / Pr
El decibelio es una unidad logarítmica.
Una diferencia de dos veces la potencia de una señal corresponde a 3 dB.
Conversión eléctrica de un sonido
Para poder transmitir sonido, ya sea a través de radiocomunicaciones o usando cable, es necesario convertirlo previamente en una señal eléctrica.
Transformación de una señal eléctrica en una señal de sonido
El micrófono, convierte el sonido en señal eléctrica.
La conversión de señal eléctrica en sonido, se utiliza el altavoz.
La señal digital actual
Una señal digital solamente podrá tomar un número limitado de valores dentro del rango.
Los dispositivos digitales, no tienen tanta distorsión como los analógicos, además de poder almacenar y encriptar la información en dispositivos físicos más pequeños.
Para transformar una señal analógica en digital:
- Muestreo: consiste en tomar muestras periódicas de la amplitud de la señal. La velocidad con la que se realiza esta toma de muestras recibe el nombre de frecuencia de muestreo.
- Cuantificar: consiste en medir el voltaje de cada una de las muestras, de forma que nos permite asignar un margen de valor de una señal muestreada a uno de los valores discretos de la señal digital.
- Codificar: consiste en traducir los valores cuantificados a código binario u otros códigos digitales.
Ondas electrogmagnéticas
Una onda electromagnética a partir de una corriente eléctrica, requiere de un proceso basado en la circulación de corrientes por conductores, las cuales, crean un campo magnético radial y concéntrico a lo largo del conductor.
Radiofrecuencia
Las variaciones de las corrientes eléctricas, producen la variación de un campo magnético. El proceso es reversible.
Canales
El término canal referido a las señales de radiofrecuencia, permite comunicaciones paralelas haciendo un uso de todo el espectro radioeléctrico.
En lo relativo a las señales de sonido, se aplica el término para designar el canal derecho e izqquierdo de una emisión en estéreo.
Cobertura o alcance, ruido y atenuación
Se define la cobertura como la distancia a la que podemos recibir la señal emitida con una calidad suficiente.
El ruido está formado por un conjunto de señales no deseadas, que perturban la señal transmitida.
Un factor importante de un sistema de comunicaciones es la relación señal-ruido. Este parámetro mide la relación entre el nivel de potencia de la señal deseada y el nivel de ruido. Tener en cuenta que la señal final siempre es la suma de la señal ideal más el ruido.
La relación SNR (signal to noise rate) es adimensional, aunque se puede aplicar los dB.
Clasificación de los distintos ruidos:
Tipos de ruidos
Ruido térmico (ruido de Johnson-Nyquist). Por efecto de la temperatura. Es independiente del voltaje y de la corriente aplicada. La potenica del ruido es similar en todas las frecuencias, es conocido como ruido blanco
Ruido Flicker. Es más elevado a frecuencias bajas. Se le conoce como ruido rosa
Ruido impulsivo. Formado por impulsos de poca duración y gran amplitud.
El concepto de atenuación se basa en la disminución de la energía de la señal, conforme aumentamos la distancia respecto del foco emisor de esta. Esto provoca la degradación de la señal, con la consiguiente merma de calidad.
Atenuación de una señal
Una señal se verá afectada por los agentes atmosféricos adjuntos, por la frecuencia de la señal y por la modulación usada.
- Concentraciones de agua o hielo en la atmósfera, absorbiendo y dispersando la energía
- Las moléculas de agua, nubes y/o humedad.
- Fenómenos meteorológicos como la nieve, lluvia o nieblas.
- La vegetación de la superficie.
Modulación y demodulación
La modulación consiste en la superposición de información de ondas electromagnéticas, crandose la onda portadora y la onda modulada
Se modifica una señal (portadora) según la señal moduladora, obteniendo la señal modulada que es la que se transmitirá.
Modulación de amplitud
En la modulación de amplitud lo que se hace es variar la amplitud de la onda portadora, en función de la amplitud de la moduladora.
Modulación de frecuencia
En la modulación en frecuencia se mantiene constante la amplitud y lo que varía en la portadora es la frecuencia según la señal moduladora de entrada.
Modulación de fase

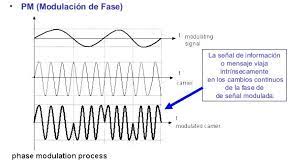

En la modulación en fase se mantiene constante la amplitud y la frecuencia, modificándose la fase de la portadora, en función de la señal moduladora.
Espectro radioeléctrico, banda de frecuencias, canal
El espectro radioeléctrico es el conjunto de frecuencias en las que se propagan las ondas electromagnéticas en el espacio.
Es un recurso universal, limitado y que requiere de una regulación y organización internacional. La UIT Unión Internacional de Telecomunicaciones.
| Banda |
Frecuencia |
Longitud de onda |
Características |
Aplicaciones |
| VLF |
10 kHz a 30 kHz |
30 km a 10 km |
Propagación por onda de tierra, atenuación débil |
Enlaces de radio a gran distancia |
| LF |
30 kHz a 300 kHz |
10 km a 1 km |
Similar a la anterior |
Enlaces a gran distancia. Ayudas a la navegación |
| MF |
300 kHz a 3 MHz |
10 Km a 1 km |
Absorción elevada durante el día. Propagación ionosférica durante la nocha |
Radiodifusión |
| HF |
3 MHz a 30 MHz |
100 m a 10 m |
Propagación ionosférica con variaciones |
Comunicaciones a media y larga distancia |
| VHF |
30 MHz a 300 MHz |
10 m a 1 m |
Propagación directa. Ocasional ionosférica o troposférica |
Enlaces a corta distancia, TV, FM |
| UHF |
300 MHz a 3 3 GHz |
1 m a 10 cm |
Propagación directa. Reflexión a través de satélites |
Enlaces de radio. Navegación. Radar. TV |
| SHF |
3 GHz a 30 GHz |
10 cm a 1 cm |
Igual al UHF |
Radar. Enlaces de radio |
| EHF |
30 GHz a 3.000 GHz |
1 cm a 0,1 mm |
Igual al UHF |
Igual al SHF |
Se establece la clasificación dentro de las bandas de VHF y UHF
| Banda |
Frec. Inferior |
Frec. Superior |
Unidades |
| Banda I |
41 |
68 |
MHz |
| Banda II |
87,5 |
108 |
MHz |
| Banda III |
162 |
230 |
MHz |
| Banda IV |
470 |
582 |
MHZ |
| Banda V |
582 |
960 |
MHz |
Las formas de propagación de la señal son varias:
- Directa: estaciones al alcance visual, sin obstáculos.
- Terrestre: las señaless siguen la curvatura terrestre debido a la difracción.
- Reflejadas: señales reflejadas en superficies lisas respecto de su longitud de onda.
- Propagación troposférica: las señales se transmiten por la baja atmósfera.
- Propagación por reflexión ionosférica: se reflejan en la ionosfera y regresan a la superficie terrestre.
Propagación, reflexión, difracción y refracción
Según como afectan los obstáculos a las ondas electromagnéticas, tenemos:
La reflexión se produce cuando la onda incide en una superficie, reflejándose parte de la señal.
El coeficiente de reflexión es la relación entre el campo eléctrico reflejado y el incidente. El coeficiente vale 0 para materiales absorbentes puros; 1 para meteriales reflectantes puros.
Cuando una onda se encuentra ante un obstáculo, se produce el fenómeno conocido como difracción, cada frente del obstáculo se convierte en un nuevo foco emisor.
La dispersión se produce en obstáculos pequeños en comparación con la longitud de onda de la señal y degradando la señal debido a la reflexión en distintas direcciones.
La refracción es el cambio de direción que experimenta una onda al pasar de un medio material a otro.
Atmósfera terrestre
La ionosfera es un conjunto de capas de la atmósfera y que bajo la radiación solar sufre la ionización de los átomos. Es la ionización, acumulaciones de cargas, la que permite la reflexión de ondas radioeléctricas.
La ventaja de la ionosfera es que actúa como repetidor y es accesible desde cualquier punto de la Tierra, ofreciendo gran alcance de la señal.
La ionosfera no es homogénea en propiedades, por lo que distinguimos en ella una serie de capas:
Capas de la ionosfera
- Primera capa: de 60 a 90 km. Refleja bajas frecuencias, atenúa altas y medias.
- Segunda capa: de 90 a 130 km. Inteferencias en la banda HF.
- Tercera capa: de 150 a 250 km. Existe por el día, ya que por la noche se une a la cuarta capa. Las ondas la atraviesan, no refleja.
- Cuarta capa: de 300 a 450 km. Refleja las señales de la banda HF.
La troposfera es la capa más baja de la atmósfera y se extiende varios kilómetros en vertical. Es en esta capa dónde se forman las nubes.
Desvanecimiento
Las características de los desvanecimientos son variados:
- Probabilidad.
- Dependencia del tiempo.
- Mecanismo de desvanecimiento. Son los mecanismos que desencadenan la serie de Desvanecimiento.
- Espectro radioeléctrico.
- Profundidad. Son las pérdidas de señal.
